A engenharia do painel traseiro de mochilas refere-se a um processo sistemático de projeto e desenvolvimento focado na estrutura, nos materiais e no sistema de ventilação do painel traseiro. Seu objetivo é alcançar o equilíbrio ideal entre três fatores essenciais de desempenho: suporte, ajuste ergonômico e respirabilidade.
Uma mochila pode ter tecidos de alta qualidade, zíperes suaves e uma aparência atraente, mas se o painel traseiro for quente, rígido ou grudar nas costas do usuário, é improvável que a maioria dos consumidores a use novamente. No uso diário, o painel traseiro é a primeira parte da mochila que os usuários realmente experimentam. Ele determina se a mochila é leve ou pesada, respirável ou abafada, oferece suporte ou é incômoda. É por isso que algumas mochilas são elogiadas por proporcionar conforto durante todo o dia, enquanto outras deixam os usuários com dores nos ombros e nas costas após apenas 20 minutos de uso.
Criar um excelente painel traseiro está longe de ser fácil. Um painel traseiro projetado para oferecer maior suporte geralmente se torna mais rígido e menos respirável. Por outro lado, priorizar a ventilação pode facilmente comprometer o suporte estrutural, fazendo com que o painel traseiro se deforme ou colapse durante o uso prolongado com carga. Somente por meio do aprimoramento constante das configurações estruturais, combinações de materiais e construção em camadas é que os fabricantes podem desenvolver um painel traseiro que proporcione uma experiência de transporte bem equilibrada.
Como fabricante de mochilas OEM/ODM com mais de 30 anos de experiência, sempre consideramos o design do painel traseiro um dos aspectos mais críticos no desenvolvimento de mochilas. Ao aprimorarmos continuamente nossas soluções em torno de três funções principais — suporte, respirabilidade e ajuste ergonômico — ajudamos as marcas a criar mochilas que oferecem conforto comprovado, desempenho confiável e feedback positivo constante dos usuários.
Índice

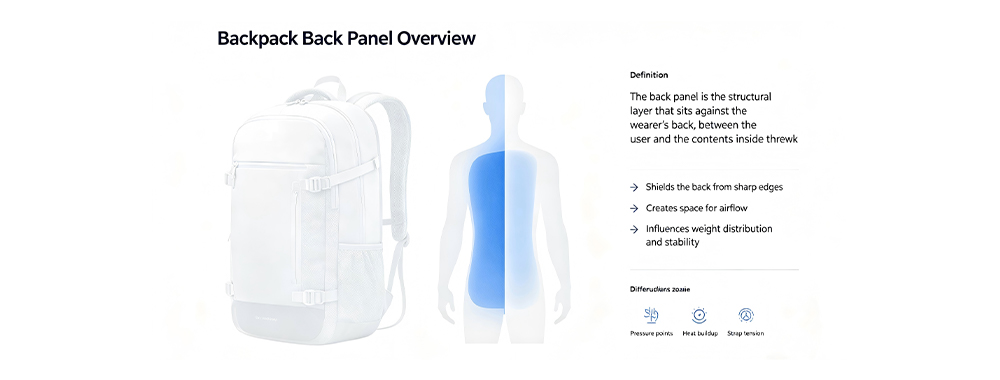

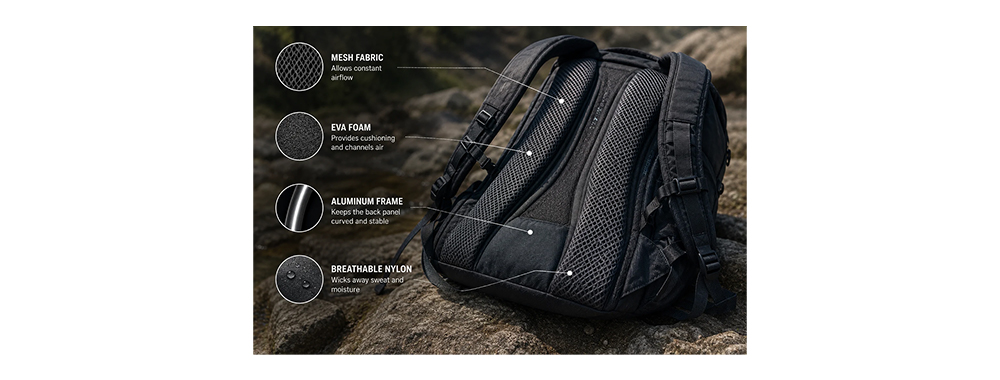

O painel traseiro de uma mochila é a camada estrutural que fica em contato com as costas do usuário, posicionada entre ele e o conteúdo da mochila. Ele determina como a carga é distribuída pelas costas, como o calor é dissipado e a estabilidade da mochila durante o movimento.
Se o painel traseiro for mal projetado, os usuários podem sentir as bordas afiadas de um laptop ou os cantos rígidos de livros pressionando suas costas. O calor e o suor podem se acumular rapidamente, deixando as costas quentes e desconfortáveis, enquanto as alças podem começar a incomodar os ombros, reduzindo o conforto geral ao carregar o dispositivo.

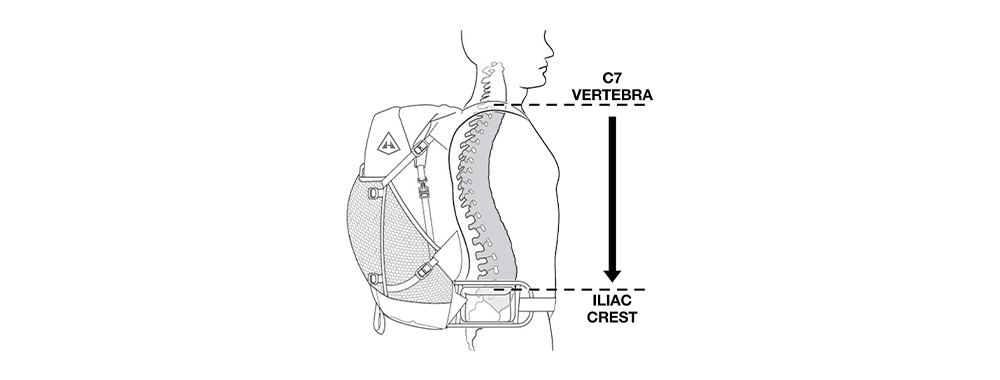

As costas humanas não são planas. A coluna vertebral é protuberante, as omoplatas se projetam para fora e a região lombar se curva para dentro. Sob carga, qualquer objeto rígido dentro da mochila — como a quina de um laptop, a capa dura de um livro ou um carregador portátil — pode criar pontos de pressão concentrados contra as costas do usuário.
A principal função de engenharia do painel traseiro de uma mochila é transformar esses pontos de pressão concentrados em uma pressão superficial uniformemente distribuída por meio da deformação elástica das camadas de espuma. Isso melhora significativamente o conforto ao carregar a mochila, reduzindo a tensão localizada nas costas.
Um conceito fundamental aqui é a curva de compressão da espuma. Uma espuma ideal para o painel traseiro deve permanecer macia e se adaptar confortavelmente às costas do usuário sob cargas leves, tornando-se gradualmente mais firme para fornecer suporte estrutural sob cargas médias e ainda manter espessura suficiente sob cargas pesadas sem ceder completamente.
Para alcançar esse desempenho, geralmente é necessária uma construção com múltiplas camadas de espuma, em vez de simplesmente usar uma única peça espessa de espuma. Uma abordagem comum de engenharia é combinar uma camada externa de espuma de baixa densidade para maciez e conforto com uma camada interna de espuma de alta densidade para suporte estrutural, permitindo que o painel traseiro ofereça amortecimento e estabilidade em diferentes condições de carga.
O segundo objetivo de engenharia do painel traseiro de uma mochila é resistir à torção e à tração para trás. Conforme os usuários caminham, viram ou sobem escadas, a inércia dos itens dentro da mochila gera movimento e forças de deslocamento. Se o painel traseiro for muito macio, a mochila tende a ceder para trás e para baixo, forçando as alças a suportarem tensão adicional e, em última análise, causando fadiga nos ombros.
Um painel traseiro bem projetado deve proporcionar rigidez suficiente no plano. Ele deve permanecer macio e acolchoado na direção vertical para absorver a pressão, mantendo sua forma e resistindo à deformação na direção horizontal. Esse equilíbrio ajuda a manter a mochila estável nas costas do usuário, minimizando movimentos indesejados e melhorando o conforto ao carregá-la.

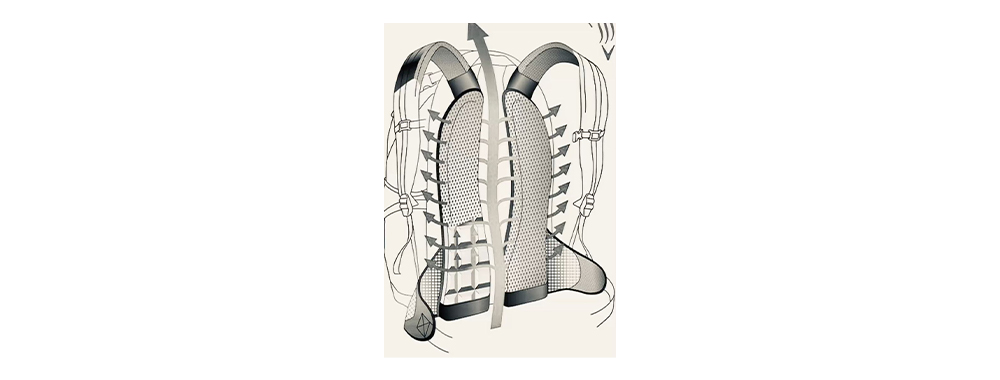

As costas são uma das principais áreas do corpo para dissipação de calor. Quando o painel traseiro de uma mochila fica completamente encostado nas costas do usuário, cria-se uma área de maior resistência ao calor. microclima na superfície de contato — onde a temperatura aumenta, a umidade se satura e a circulação de ar cessa. O verdadeiro propósito de um design com canal de fluxo de ar não é simplesmente fazer com que o painel traseiro pareça mais tecnológico, mas sim estabelecer um caminho contínuo para a troca de ar.
No entanto, os canais de fluxo de ar possuem uma característica contraintuitiva: A profundidade importa mais do que a largura. Canais rasos (2–3 mm) são quase completamente comprimidos sob carga, perdendo sua função de ventilação. Em contraste, canais mais profundos (5–8 mm), combinados com nervuras elevadas estruturadas, podem permanecer abertos mesmo sob cargas pesadas, mantendo um fluxo de ar eficaz.
Isso explica por que muitas mochilas que parecem ter canais de ventilação ainda ficam quentes e abafadas durante o uso real — os canais de fluxo de ar falharam do ponto de vista da engenharia.
Então, como esses três objetivos técnicos — suporte, ajuste ergonômico e respirabilidade — podem ser alcançados em um único painel traseiro?
Nas seções seguintes, vamos detalhar os principais elementos da engenharia de painéis traseiros um a um, abordando projetos estruturais, seleção de materiais e construção de canais de fluxo de ar, para ajudá-lo a entender os detalhes técnicos por trás da construção de um painel traseiro de mochila de alto desempenho.

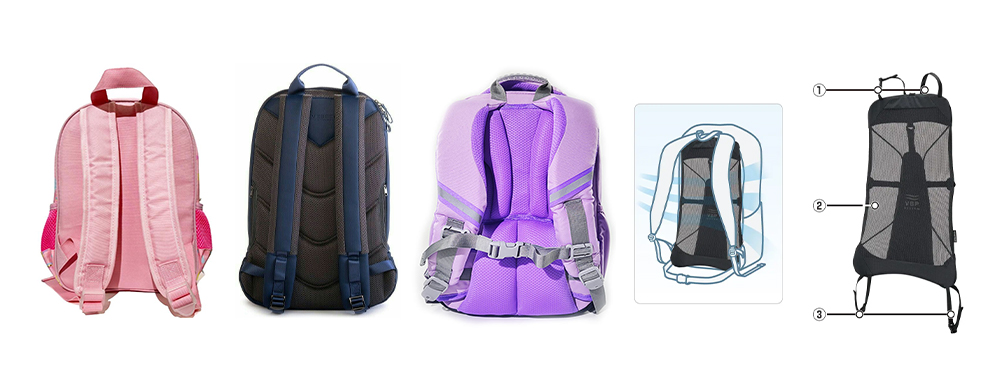

Com base nas três dimensões técnicas discutidas acima, os painéis traseiros de mochilas disponíveis no mercado podem ser geralmente categorizados em quatro arquétipos estruturais:
Tipo de estrutura | Principais características | Gestão da pressão | Gestão de calor e umidade | Estabilidade dinâmica | Aplicações típicas |
Painel traseiro acolchoado plano | Espuma de camada única com revestimento de tecido | Básico | Pobre | Fraco | Mochilas leves, mochilas infantis |
Painel traseiro de espuma ranhurada | Canais de ventilação moldados ou esculpidos | Bom | Moderado | Moderado | Mochilas para o dia a dia, mochilas escolares. |
Painel traseiro de suporte zonado | Espuma de múltiplas densidades com suporte zonal | Excelente | Bom | Bom | Mochilas de viagem, mochilas para laptop |
Painel traseiro da estrutura suspensa | Malha tensionada com estrutura rígida | Bom | Excelente | Excelente | Mochilas para atividades ao ar livre, mochilas para caminhadas |
Recomendações de seleção: Mais caro nem sempre significa melhor — a escolha certa depende do uso pretendido.
Na engenharia de painéis traseiros, A seleção de materiais não se resume à escolha de um único material, mas sim ao projeto de um sistema multicamadas no qual diferentes materiais trabalham em conjunto para alcançar o desempenho desejado. A seguir, apresentamos os principais materiais utilizados em sistemas modernos de painéis traseiros. e suas respectivas funções de engenharia.

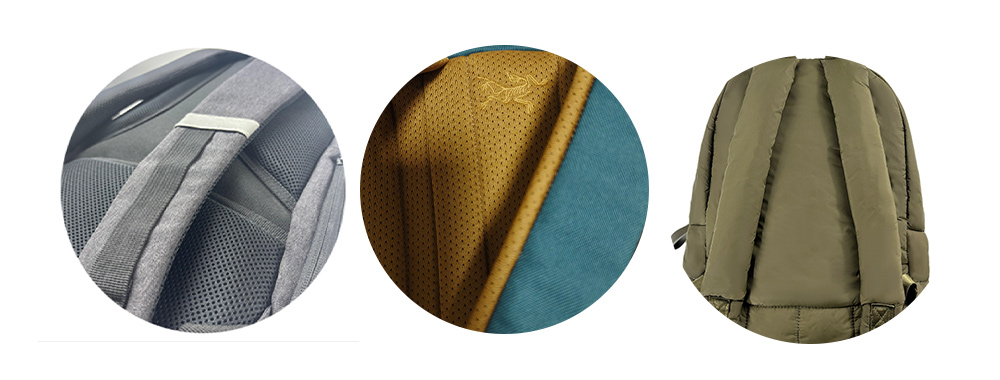

As camadas de espuma e as estruturas dos canais de fluxo de ar resolvem os problemas de suporte e ventilação. No entanto, a interface direta entre o painel traseiro da mochila e a pele do usuário — camada de contato—determina se o suor pode ser rapidamente removido, se o atrito permanece confortável e se o material desenvolverá bolinhas ou deformações após uso prolongado.
A escolha da camada de contato errada pode comprometer todos os esforços de engenharia investidos nas etapas anteriores.
Tipo de material | Características principais | Peso/Espessura Recomendados | Aplicações adequadas |

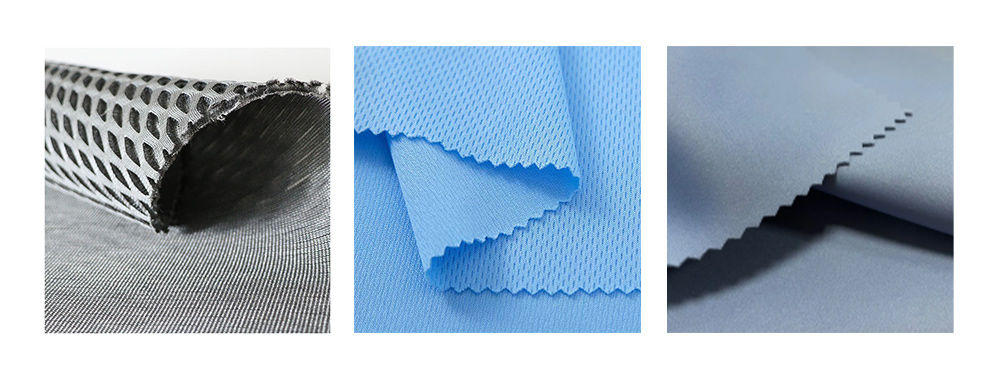

Malha espaçadora 3D (tecido de malha sanduíche) | Duas camadas de tecido de malha conectadas por estruturas verticais de monofilamento, proporcionando transporte de umidade, gerenciamento de suor, absorção de impacto e respirabilidade. | 250–700 g/m², espessura: 2–8 mm | A opção universal preferida, que abrange mais de 90% das categorias de mochilas. |
Tecido Olho de Pássaro / Malha de Urdidura | Leve, respirável e econômico. | 120–180 g/m² | Mochilas e bolsas leves e casuais, projetadas para uso de curto prazo no verão. |
Mesmo tecido do corpo principal da mochila. | Cria um estilo visual consistente e mantém a identidade da marca. | Com base nas especificações do tecido do corpo da mochila | Mochilas e designs com foco em moda que enfatizam a integração estética geral. |
Recomendações práticas:

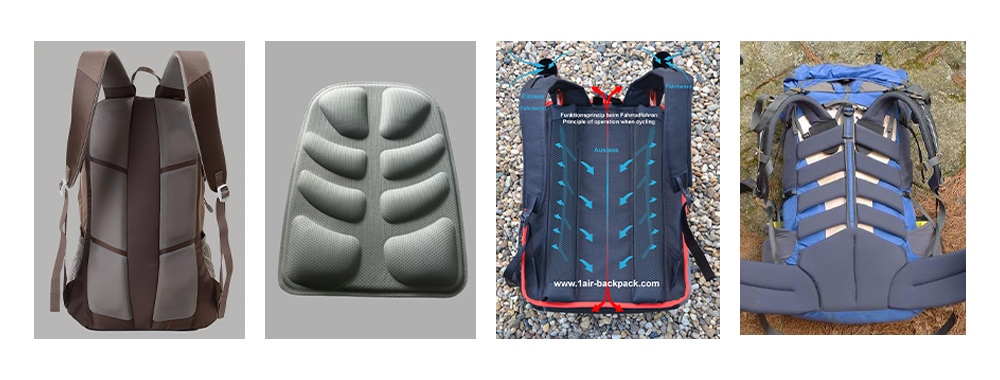

Os canais de ventilação não são ranhuras decorativas. São vias de fluxo de ar cuidadosamente projetadas para reduzir o acúmulo de suor, diminuir a temperatura da pele e manter a circulação de ar mesmo quando a mochila está carregando uma carga pesada.
Existem dois tipos de mecanismos de fluxo de ar:
Tipo de canal | Descrição | Nível de desempenho |
Sulcos verticais | Canais de fluxo de ar verticais retos | Bom |
Sulcos horizontais | Caminhos laterais de fluxo de ar | Moderado |
Canal de alívio da coluna | Abertura central projetada para aliviar a pressão ao longo da coluna vertebral. | Muito bom |
Estrutura de costelas multizona | Nervuras de espuma elevadas combinadas com ranhuras de ventilação abertas. | Excelente |
Para a maioria dos projetos comerciais de OEMs, um Canal de alívio da coluna vertebral combinado com canais de fluxo de ar laterais Pode oferecer um desempenho sólido sem gerar custos de fabricação excessivos.
Os canais de ar não são simplesmente melhores quando são mais profundos. Eles precisam ultrapassar uma certa profundidade crítica para manter sua função de ventilação sob carga. Com base em dados de testes de carga:
Faixa de carga | Profundidade mínima efetiva do canal de ar | Profundidade recomendada do canal de ar |
3–5 kg | 3 mm | 4–5 mm |
5–8 kg | 4 mm | 5–6 mm |
8–12 kg | 5 mm | 6–8 mm |
12 kg ou mais | 6 mm | 8–12 mm |

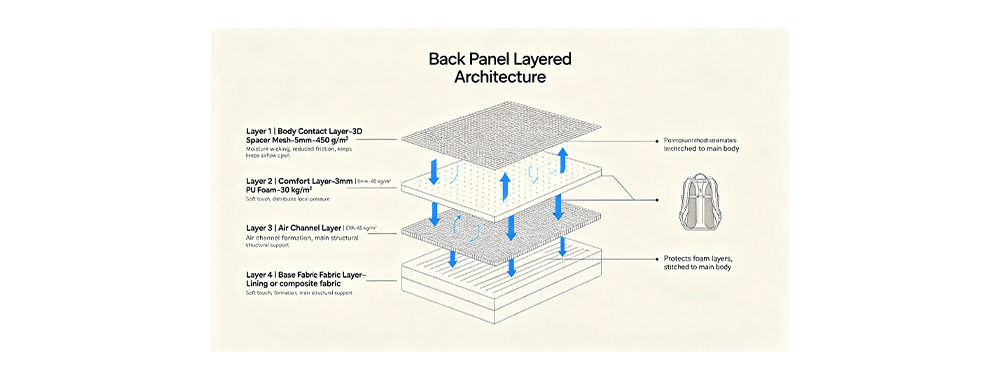

O painel traseiro de uma mochila projetada não é "uma única peça de material", mas sim um sistema multicamadas onde diferentes componentes trabalham em conjunto. Abaixo, você encontra uma estrutura em camadas típica para uma mochila de viagem:
Camada 1 (Camada de Contato com a Pele):
Malha espaçadora 3D, 5 mm de espessura, 450 g/m²
↓ Função:
Transporte de umidade, redução do atrito com a pele e manutenção de canais de fluxo de ar desobstruídos.
Camada 2 (Camada de conforto):

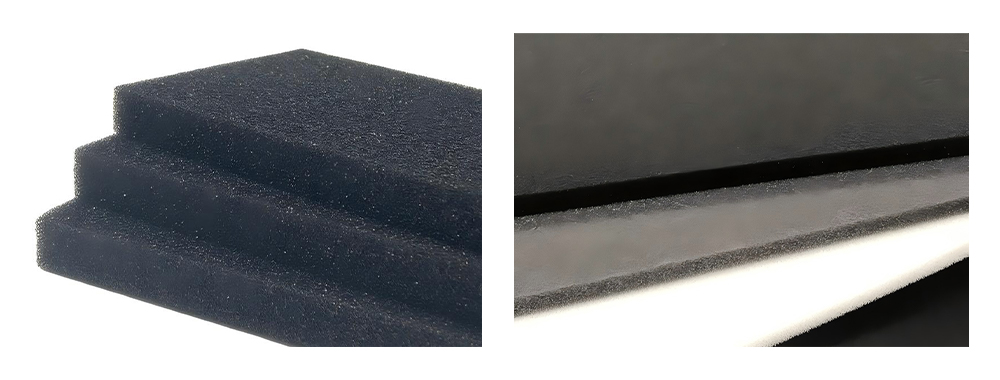

Espuma de PU de 3 mm, densidade: 30 kg/m³
↓ Função:
Proporciona uma sensação tátil suave e distribui a pressão localizada.
Camada 3 (Camada de Estrutura do Fluxo de Ar):

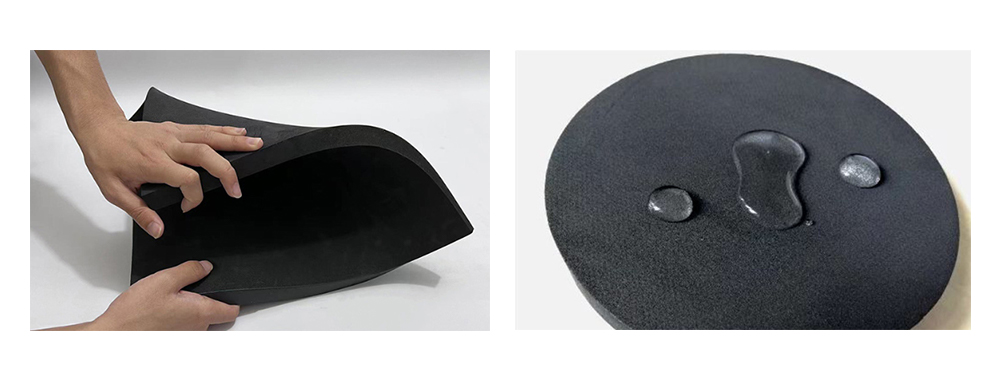

EVA de 8 mm, densidade: 45 kg/m³, com nervuras moldadas em relevo e canais de ventilação.
↓ Função:
Cria caminhos para o fluxo de ar e fornece o suporte estrutural principal.
Camada 4 (Camada Base do Painel Traseiro):
Tecido de forro ou material compósito
↓ Função:
Protege as camadas de espuma e proporciona uma conexão estável com o tecido principal da mochila através da costura.
Compartilhamento de experiências de fabricação:
A montagem em múltiplas camadas não se resume simplesmente a unir diferentes materiais em sequência. O processo de laminação entre cada camada afeta diretamente a experiência final de transporte.
Para painéis traseiros com suporte zonal de múltiplas densidades, o posicionamento e o alinhamento dos componentes de espuma de diferentes densidades devem ser cuidadosamente controlados antecipadamente. Isso ajuda a evitar deslocamentos e deformações após a moldagem, garantindo que cada zona de suporte corresponda com precisão às diferentes áreas de distribuição de pressão das costas.
Meça se a dureza e a espessura da espuma estão dentro de ±5% dos valores-alvo especificados para garantir a conformidade com os requisitos do projeto.
Teste a profundidade do canal de ar sem carga para verificar a consistência da moldagem. Em seguida, realize testes de carga para medir a profundidade de trabalho efetiva sob pressão, garantindo que os canais mantenham a profundidade mínima efetiva exigida de acordo com os padrões de desempenho.

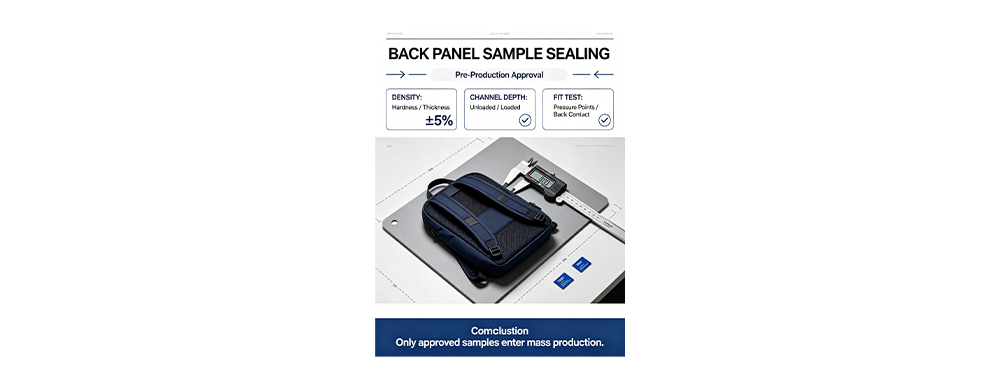

Durante a fase de aprovação de amostras, as mochilas devem ser testadas por usuários com diferentes tipos de corpo, carregando cargas realistas. O objetivo é simular cenários de uso diário e identificar possíveis problemas, como pontos de pressão localizados, desconforto concentrado ou ajuste geral inadequado.
Caso sejam detectados problemas de conforto ou desempenho, ajustes devem ser feitos imediatamente na distribuição da densidade da espuma ou no projeto estrutural. Somente após a aprovação da amostra, que deve atender plenamente aos requisitos do projeto, o produto deve prosseguir para a produção em massa.
Durante a produção em massa, todos os parâmetros confirmados na fase de aprovação da amostra de pré-produção devem ser rigorosamente implementados, com inspeções de lote realizadas para garantir a qualidade consistente.
Para cada lote de materiais de espuma recebidos, a dureza e a espessura devem ser verificadas para garantir a consistência. Isso evita variações de qualidade na produção em massa causadas por diferenças entre lotes de materiais. Os materiais da camada de contato também devem ser amostrados aleatoriamente para inspeção de peso e espessura, a fim de confirmar se atendem às especificações exigidas.
Os fabricantes são obrigados a realizar inspeções completas durante todo o processo de produção para garantir que cada etapa de fabricação esteja em conformidade com os requisitos de processo estabelecidos.
De acordo com o padrão AQL 1.5/4.0, amostras são selecionadas aleatoriamente de mochilas costuradas já prontas para inspeção de aparência e funcionalidade, incluindo:
Além disso, devem ser realizados testes de carga em amostras selecionadas para confirmar que o painel traseiro não apresenta colapso significativo, perda de capacidade de suporte ou outras falhas estruturais sob condições de carga de longo prazo. Isso ajuda a evitar que produtos defeituosos cheguem ao mercado.
Categoria do parâmetro | Itens específicos |
Especificações da espuma | Tipo de material, espessura, densidade, dureza, cor |
Especificações do canal de ar | Padrão de disposição, profundidade, largura, espaçamento das nervuras em relevo, método de moldagem |
Especificações da malha | Espessura, gramatura (GSM), composição da fibra, cor, e se foi aplicado tratamento antipilling. |
Processo de Laminação | Método de colagem, tipo de adesivo |
A SYNBERRY é especializada em pesquisa e desenvolvimento sistemáticos de engenharia de painéis traseiros para mochilas. Com mais de 30 anos de experiência técnica acumulada na fabricação de mochilas, oferecemos suporte técnico completo durante todo o processo de desenvolvimento para clientes de marcas com diferentes posicionamentos e cenários de aplicação.
Se você tiver alguma necessidade específica em relação ao painel traseiro da mochila, fique à vontade para entrar em contato. Contate-nos Estamos à disposição para discutir os detalhes específicos do seu projeto a qualquer momento.
P1: Uma espuma mais espessa no painel traseiro sempre proporciona maior conforto?
R: Não necessariamente. Espuma muito espessa pode aumentar o peso e o volume da mochila e, se a densidade da espuma não for adequada, uma espuma mais espessa pode, na verdade, ser mais propensa a colapsar. A chave está no design coordenado da espessura, densidade e canais de ventilação da espuma.
P2: Por que a mochila de amostra parece confortável quando usada, mas as mochilas produzidas em massa parecem muito rígidas?
A: As causas mais comuns são variações na dureza da espuma ou inconsistências no processo de laminação. É importante garantir que a dureza da espuma permaneça dentro da faixa de tolerância especificada e realizar testes de compressão durante a fase de aprovação da amostra de pré-produção.

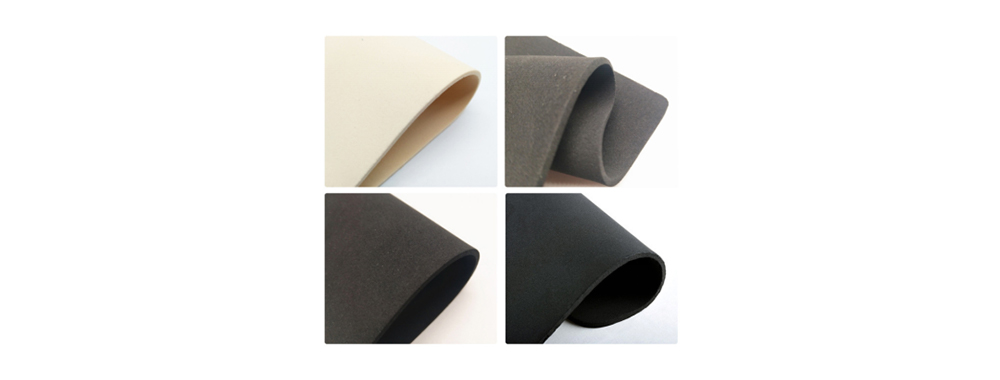

P3: Os painéis traseiros de neoprene são adequados para uso no verão?
A: Painéis traseiros de neoprene puro não são ideais para uso no verão, pois o neoprene retém calor naturalmente. No entanto, quando combinados com uma camada de suporte em EVA, canais de ventilação e malha 3D, os painéis traseiros de neoprene ainda podem proporcionar uma experiência de transporte confortável em condições de verão.
Q4: Qual a profundidade necessária dos canais de fluxo de ar para que funcionem eficazmente?
A: Para mochilas de uso diário (carga de 5 a 8 kg), recomenda-se uma profundidade de 5 a 6 mm. Para mochilas de viagem (carga de 8 a 12 kg), recomenda-se de 6 a 8 mm. Para mochilas para atividades ao ar livre (carga superior a 12 kg), recomenda-se de 8 a 12 mm.
O requisito fundamental é que, após o teste de carga, a profundidade efetiva restante do canal de fluxo de ar não seja inferior a 70% da profundidade original.
Q5: Como deve ser selecionado o GSM da malha 3D?
A:
Um material de malha com peso insuficiente pode esticar e deformar-se com o tempo, fazendo com que os canais de fluxo de ar percam a eficácia durante o uso prolongado.
Q6: De que forma o design do painel traseiro afeta o custo total da mochila?
A: Sim, isso afeta o custo. No entanto, ao otimizar a profundidade do canal de fluxo de ar e o projeto estrutural, em vez de simplesmente aumentar a espessura do material, os fabricantes podem obter melhorias significativas no conforto de transporte, mantendo um controle de custos razoável.
